ابزار ایجاد کادر و جدول نقشه همراه لوگو و جدول قطعات
یکی از الزامات نقشه های دوبعدی و کاغذی که هر مهندس نقشه کش به صورت روزمره با آن سروکار دارد ترسیم کادر و ایجاد جدول مشخصات نقشه می باشد .
در اکثر جداول نقشه نام و لوگوی شرکت ، شماره نقشه ، مقیاس ، نام قطعه ، جنس قطعه ، وزن قطعه ، تاریخ و نام نقشه کش و طراح ، توضیحات مربوط به استاندارهای ساخت و . . . درج می گردد .

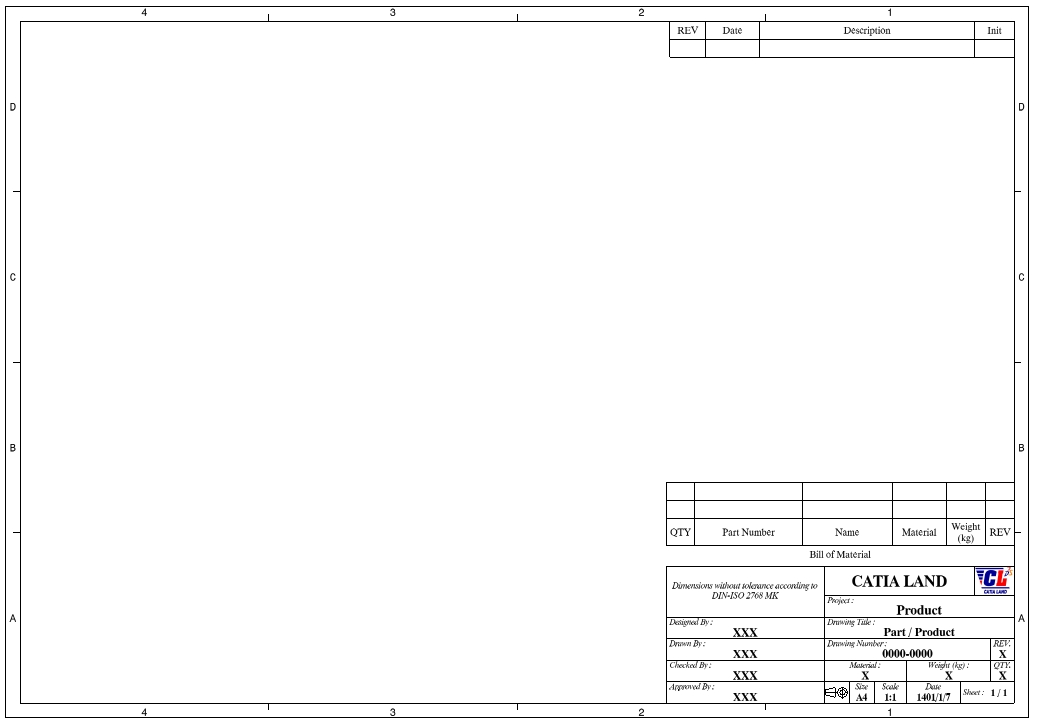

در زیر یک نمونه کادر و جدول نقشه را مشاهده می نمایید .
در کتیا و در محیط نقشه کشی ( Drafting ) ، مهندس نقشه کش برای ترسیم کادر و جدول نقشه به طور معمول باید وارد پس زمینه نقشه یعنی Sheet Background شود و کادر و جدول نقشه را ایجاد نماید و یا اگر قبلا ایجاد شده متن های آن را نظیر تاریخ و اسامی افراد و . . . را ویرایش کرده و به محیط اصلی یعنی Working Views برگردد .
مهندس نقشه کش برای ویرایش هرکدام از آیتم ها حداقل یک بار باید وارد Sheet Background شود ، بر روی متن مورد نظر دابل کلیک کرده ، متن مورد نظر خود را تایپ کند و در پایان کلید OK را کلیک نماید و مجددا سراغ متن بعدی برود و در پایان به Working Views برگردد .
حال تصور کنید یک مهندس نقشه کش برای ویرایش جزئیات نقشه ها که مدام در حال ویرایش و تغییر هستند در طول روز چند بار باید این مراحل طولانی را طی کند تا جدول نقشه ها نهایی شده و آماده چاپ شوند .

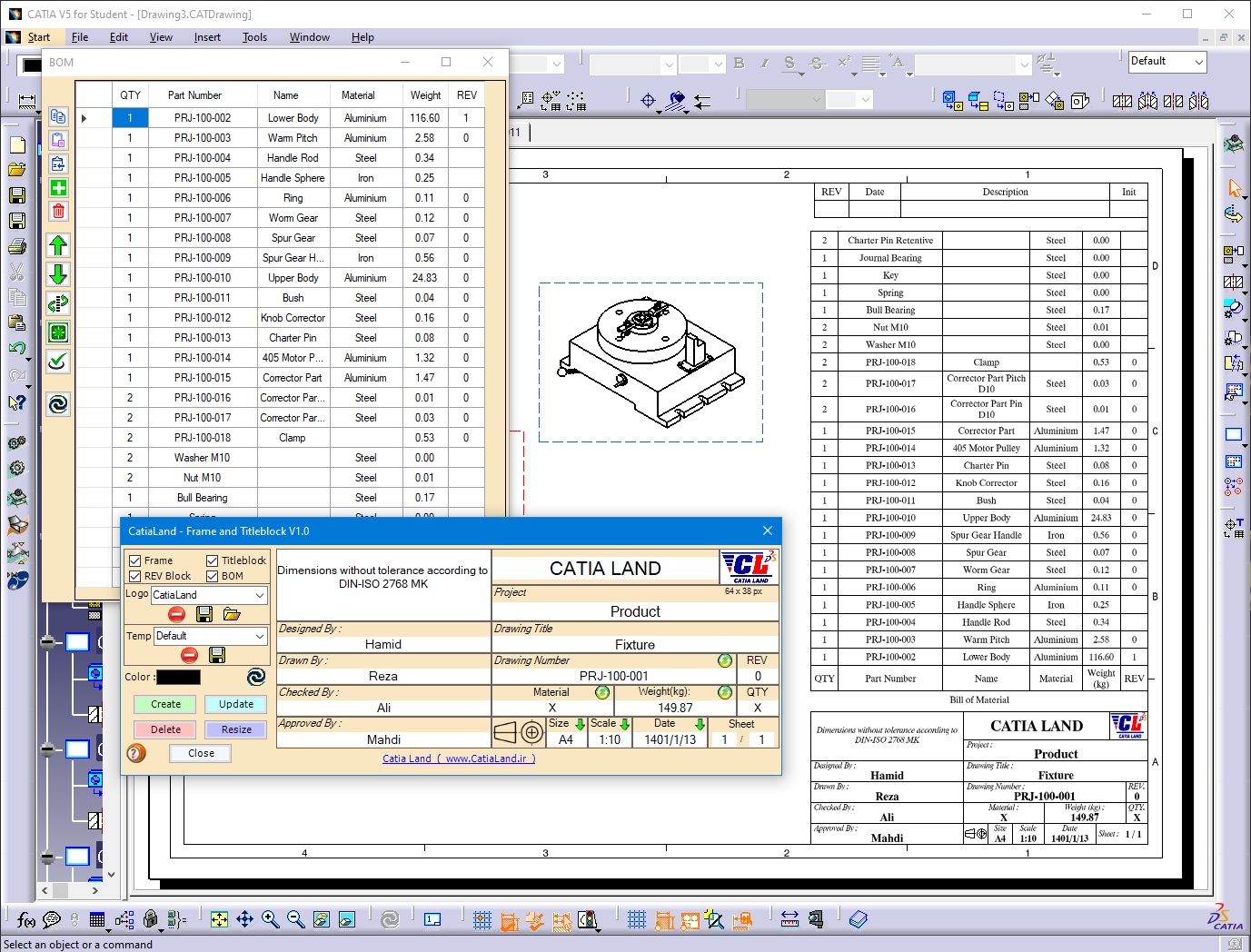

در اینجاست که به یک ابزار دارای کادر محاوره ای جامع مانند شکل زیر احساس نیاز می شود تا بتوان خیلی سریع تر و آسان تر و بدون نیاز به رفتن به Sheet Background توسط خود مهندس نقشه کش ، کادر و جدول دلخواه را ایجاد و یا آن را ویرایش نمود .
امکانات فعلی این ابزار :
* دارای کادر محاوره ای سریع و روان
* ایجاد کادر و جدول نقشه با رنگ دلخواه همراه لوگوی مورد نظر بدون نیاز به رفتن به Background نقشه
* تغییر اندازه کادر و جدول نقشه مطابق ابعاد جدید کاغذ نقشه کشی ( مثلا تبدیل کادر و جدولA4 به A3 )
* تغییر متون جدول بدون نیاز به رفتن به Background نقشه
* ایجاد لیست قطعات ( Bill Of Material )
* درج اتوماتیک مشخصات مورد نظر مثل مقیاس ، تاریخ ، جنس قطعه ، نام قطعه و . . .
جهت خرید لایسنس با ما در تماس باشید
CatiaLand@yahoo.com - (+98) 9338537272
نکته حائز اهمیت این است که هرگونه امکانات و سفارشات را در این مورد می توان به ابزار اضافه نمود ، بنابراین در صورتی که شما به دنبال ساخت این ابزار با امکانات خاص خودتان برای شرکت یا سازمان خود می باشید ، می توانید از طریق راه های ارتباطی اعلام شده در سایت ، با گروه سرزمین کتیا تماس بگیرید .
بعد از نصب این ابزار راهنمای کامل و جامع استفاده از ابزار بر روی دسکتاپ در دسترس می باشد .
گروه سرزمین کتیا همواره آماده پذیرش انتقادها و پیشنهادهای شما از طریق راه های ارتباطی اعلام شده در انتهای همین صفحه می باشد .
