ایجاد کاغذ نقشه کشی با ابعاد دلخواه و اصلاح فونت و فلش اندازه گذاری در کتیا

همانطور که می دانید در محیط ِDrafting در کتیا در صورتی که بخواهیم استاندارد و پارامترهای نقشه کشی را مطابق نظر و سلیقه خود تظیم کنیم دو راه وجود دارد ، پارامترهایی مانند نوع و اندازه فونت عدد اندازه ، فاصله عدد اندازه تا خط اندازه ، نوع فلش خط اندازه و ... .

راه اول : تک تک اندازه ها را انتخاب و در پنجره Properties آنها ، پارامترهای مورد نظر را اعمال کنیم که این کار بسیار زمان بر و کار طاقت فرسایی می باشد .

راه دوم : یک بار برای همیشه پارامترها را در استاندارد کتیا تنظیم کنیم . برای این کار الزاماً باید به عنوان Admin کتیا را اجرا کنیم و با طی مراحل مختلف تنظیمات دلخواه را اعمال کنیم که این کار هم نیاز به مقداری تخصص دارد .

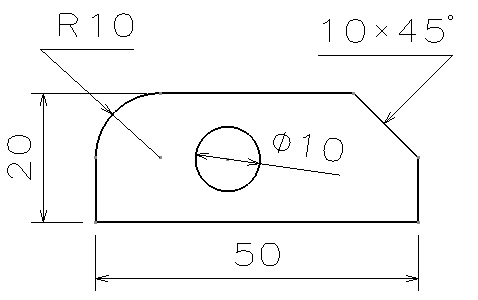

مثلا اگر در محیط Drafting استاندارد ISO را انتخاب کنیم نوع فونت و اندازه فونت و نوع فلش اندازه گذاری پیش فرض به شکل زیر می باشد که شاید مطلوب همه نباشد !

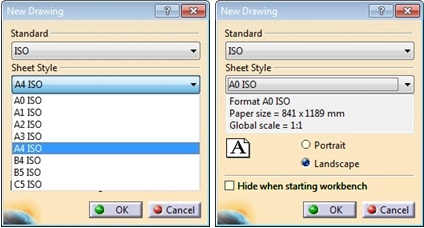

یکی دیگر از نیازهای محیط ِDrafting تغییر ابعاد و اندازه کاغذ نقشه کشی می باشد مثلا کتیا به صورت پیش فرض کاغذ نقشه کشی به ابعاد 900 در 1500 ندارد و این موضوع به خصوص زمانی بیشتر محسوس است که بخواهیم نقشه ای را با استفاده از پلاتر چاپ نماییم که این نیاز را هم می توان با تغییر در استانداردهای کتیا برطرف کرد .

یکی دیگر از نیازهای محیط ِDrafting تغییر ابعاد و اندازه کاغذ نقشه کشی می باشد مثلا کتیا به صورت پیش فرض کاغذ نقشه کشی به ابعاد 900 x 1500 ندارد و این موضوع به خصوص زمانی بیشتر محسوس است که بخواهیم نقشه ای را با استفاده از پلاتر چاپ نماییم که این نیاز را هم می توان با تغییر در استانداردهای کتیا برطرف کرد .

و اما ببینیم گروه سرزمین کتیا ( CATIA Land ) در راستای برطرف کردن نیازهای مطرح شده چه ابزاری را برای شما تهیه کرده است .

ابزار Custom Sheet Size ابزار ای برای کتیا می باشد که با نصب و افزودن آن به ابزارهای کتیا ، خیلی سریع و به راحتی و بدون نیاز به هیچ تخصصی می توانید :

1 – کاغذ نقشه کشی با ابعاد دلخواه خود را ایجاد نمایید .

2 – مقیاس کاغذ نقشه کشی را به صورت دلخواه تنظیم نمایید

3 – نوع فونت اندازه گذاری را به صورت دلخواه تعیین نمایید .

4 – اندازه فونت اندازه گذاری را به صورت دلخواه تنظیم نمایید .

5 – فاصله فونت اندازه گذاری را به صورت دلخواه تنظیم نمایید .

6 – نوع فلش اندازه گذاری را به صورت دلخواه تعیین نمایید .

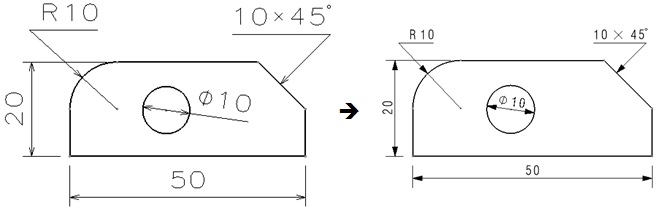

به تصاویر زیر دقت نمایید :

بعد از نصب این ابزار راهنمای کامل و جامع استفاده از ابزار بر روی دسکتاپ در دسترس می باشد .

گروه سرزمین کتیا همواره آماده پذیرش انتقادها و پیشنهادهای شما از طریق راه های ارتباطی اعلام شده در انتهای همین صفحه می باشد .
