معرفی نرم افزار CATIA

در این مقاله 45 صفحه ای قصد داریم به معرفی نرم افزار قدرتمند کتیا بپردازیم .
جهت دانلود مقاله با فرمت PDF به انتهای مطلب مراجعه نمایید .

CATIA چیست ؟

CATIA مخفف عبارت Computer Aided Three-dimensional Interactive Application است و یک نرم افزار مهندسی-تجاری در زمینه های طراحی، مهندسی و ساخت به کمک کامپیوتر می باشد که توسط شرکت فرانسوی Dassault Systèmes تولید و با همکاری شرکت IBM به بازار جهانی معرفی شد. این نرم افزار در زبان برنامه نویسی ++C نوشته شده است.

کاربردهای نرم افزار CATIA

نرم افزار CATIA، نرم افزاری بسیار قوی در زمینه طراحی به کمک کامپیوتر (CAD)، مهندسی به کمک کامپیوتر (CAE)، ساخت به کمک کامپیوتر (CAM) و زیر بنای مدیریت چرخه حیات تولید (PLM) شرکت Dassault Systèmes می باشد.

CAD (Computer Aided Design) : طراحی و مدلسازی به کمک کامپیوتر

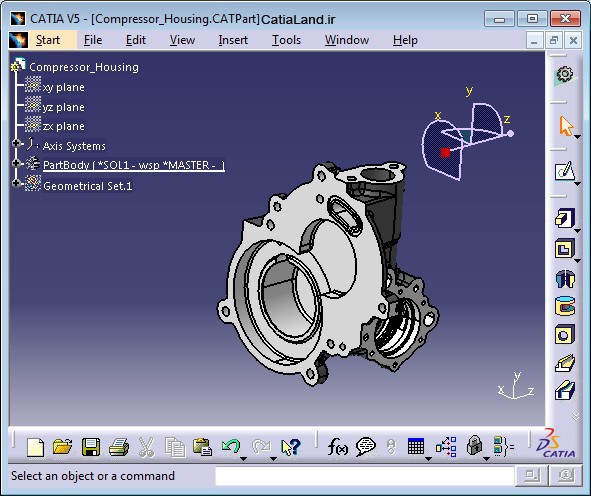

می توان با استفاده از ابزارهای بسیار قدرتمند مدلسازی، انواع احجام (Solid) و پوسته ها (Surface) با پیچیدگی های مختلف و . . . را ایجاد نمود.

CAM (Computer Aided Manufacturing) : ساخت به کمک کامپیوتر

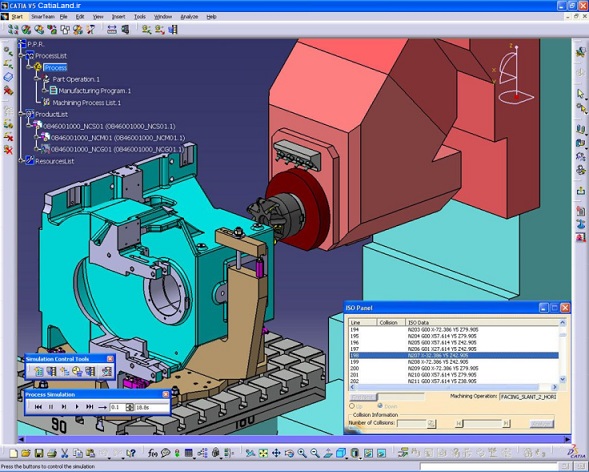

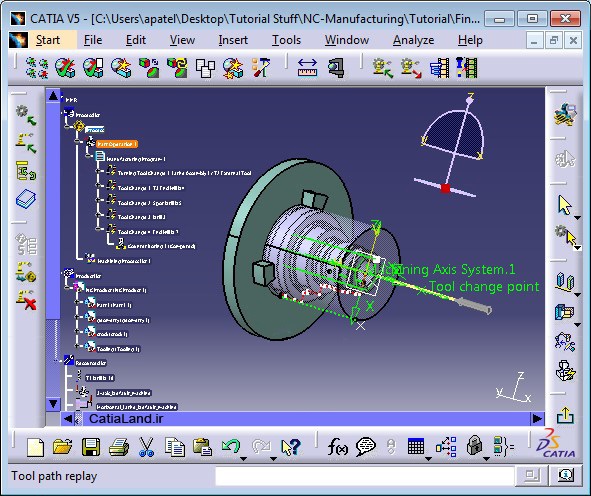

CATIA با محیط های تخصصی که در زمینه ماشینکاری دارد، کلیه نیازهای صنعت ماشینکاری (تراش و فرز) را پوشش می دهد. این نرم افزار با داشتن قابلیت ماشین کاری 2/5 تا ۵ محوره ، توانایی طراحی انواع استراتژی های ماشینکاری را در خود جای داده است. پس از ساخت کامل مدل مورد نظر (CAD) برای ماشین کاری آن را شبیه سازی کرده و در نهایت علاوه بر به دست آوردن عملیات ماشینکاری مورد نظر در حالت بهینه، کدهای ماشین کاری G-Code مناسب دستگاه ماشین کاری را نیز استخراج می کند.

نکته قابل ملاحظه ای که باعث محبوبیت روزافزون ماشین کاری با کتیا در جهان شده است، دقت بالای ماشین کاری می باشد که یکی از دلایل آن همان یکپارچگی در بحث طراحی و ماشینکاری می باشد. به عنوان مثال در بسیاری از نرم افزارها زمانی که شما یک قالب را طراحی می کنید و برای ماشین کاری آن را با فرمت اصلی و یا با تبدیل فرمت، وارد نرم افزارهای تخصصی ماشین کاری می کنید، این تغییرات محیطی و یا تبدیل فرمت فایل می تواند در بیشتر موارد باعث تغییرات خاصی در المان های تشکیل دهنده فایل طراحی شود که همین عامل باعث خواهد شد که خروجی برنامه CNC برای ما خروجی قابل اطمینان و دقیقی نباشد در صورتی که در نرم افزاری همانند CATIA به دلیل اینکه تمام کارها در یک محیط یکپارچه انجام می شود یک خروجی کاملا استاندارد و یکپارچه در اختیار خواهیم داشت.
